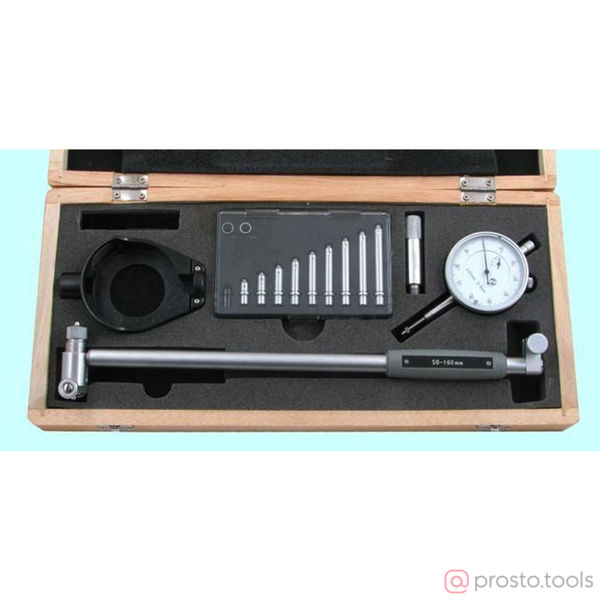

Нутромер Индикаторный 50-100мм, глуб.изм. 200мм (0,01), 10 вставок "CNIC" (Шан 570-120) с защитой (ш

Производитель завод SHAN
Предназначен для измерения отклонений внутренних размеров от 50 до 100мм на глубине до 200мм. Передача параметров на индикаторную головку передается посредством рычажной передачи. Для совмещения линии измерения с осевой проскостью измеряемого отверстия нутромер снабжен центрирующим мостиком с роликами. На требуемый размер инструмент устанавливают при помощи сменных измерительных стержней (шайб, удлинителей) по аттестованным кольцам или по блокам концевых мер длины с боковинами. 1. Устройство и назначение: 1.1Нутромер предназначен для измерения отклонений внутренних размеров относительным методом. Применяется в машиностроительной промышленности. 2. Технические характеристики: 2.1 Диапазон измерения: 50 -100мм глубиной до 200мм 2.2 Цена деления индикатора - 0,01 мм. 3. Комплектация: 3.1 Сменные вставки от 5 до 50мм - 10шт; 3.2 Удлинитель для всавок 50мм - 1шт; 3.3 Промежкточные шайбы 1.5мм и 1.8мм - 2шт; 3.7 Нутромер 50-100мм глубиной измерений до 200мм - 1шт; 3.8 Индикаторная головка 0-3мм цена деления 0.01мм - 1шт; 3.8 Защитный кожух для индикаторной головки - 1шт. Фиксация и замена сменных вставок и удлинителей производится вручную без применения дополнительных зажимных приспособлений и инструментов.
Технический паспорт (Word).
